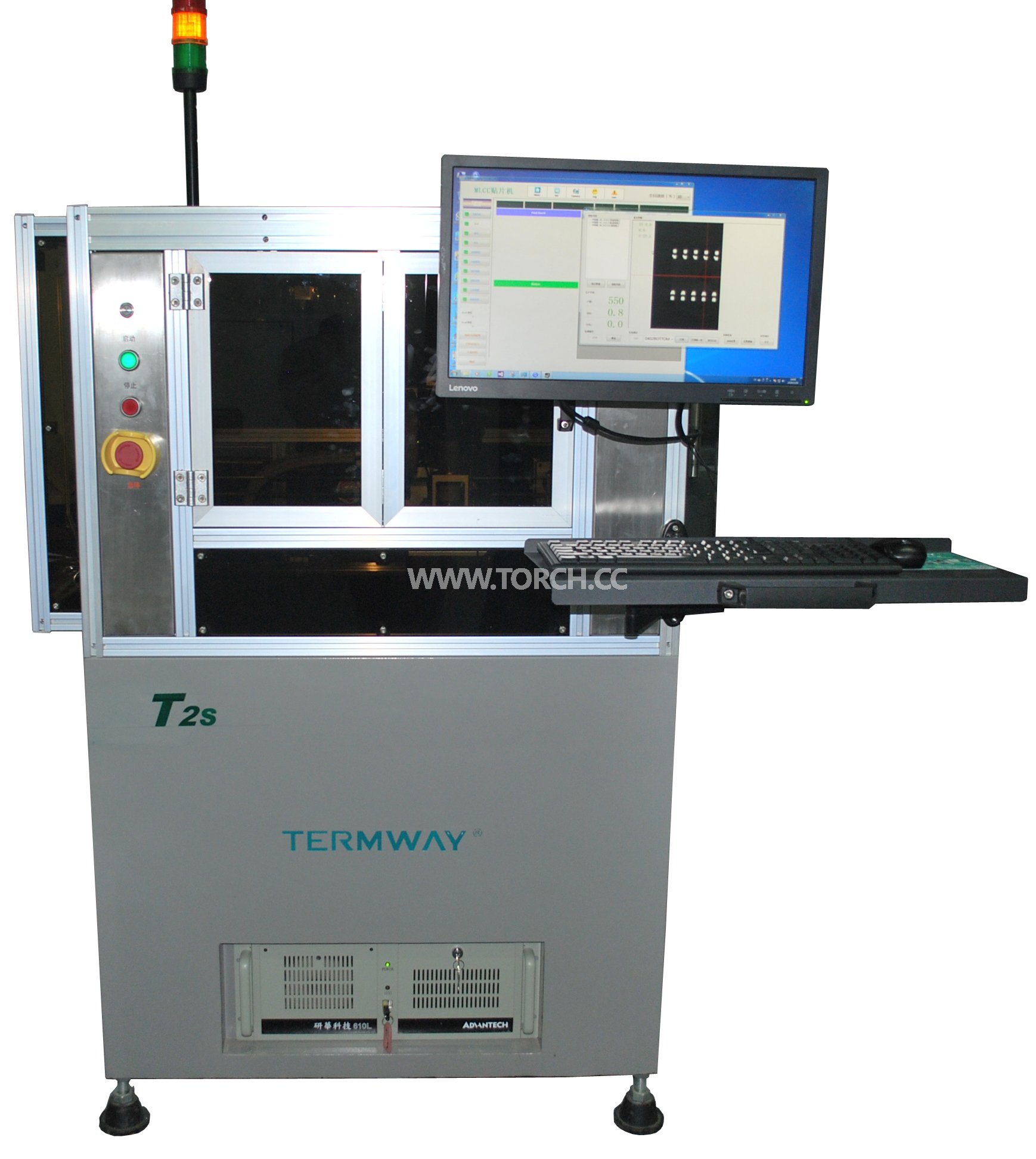

散料全自动贴片机--T2S
型号：
规格：
材质：
扭力：
寿命：
特点：
应用范围：
是否提供定制：是
咨询热线：400-998-9522
详细介绍
T2S 简介：
T2S散料专用全自动贴片机，它通过真空吸嘴可以贴装各种元件，是目前市场上高性价比的散料自动贴片设备。 中小型企业、研发中心、军工企业、研究院所贴片机的智选。可靠贴装0402，配置视觉对中系统，满足高精密度0.65mm脚距之QFP IC或BGA等芯片的贴装．除标准的圆形基准点外，没有丝印焊锡膏的方形PCB焊盘和环型穿孔焊盘，也可作为基准点来识。
T2S 特色：
1、一款可以自动贴装散装元器件的自动贴片机。
2、最多可满足60种散料的贴装。
3、可以贴装IC的最大面积：20*20mm。
4、整机采用花岗岩一体化设计制造的高精密运动平台技术，有效保证贴片机长期使用的可靠性和稳定性。
5、整机采用精密导轨，有效提高贴片精度。
6、整机采用高清晰工业相机，完成高精密元器件的视觉对位贴装。
7、配置视觉系统的贴片机，可以自动识别MARK点，有效提高贴片机散料的贴片精度。
8、可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。同时可以导入电路板数据，方便小批量多品种产品的生产模式。
9、整机配置5支吸嘴。可由软件提示手动更换吸嘴。
10、电路板定位装置，方便各种电路的贴装。
11、高性价比散料全自动贴片机，适合新产品打样生产、科研及个人使用。
选配件：
1、散料盘式供料系统
2、吸嘴(5 种吸嘴，可以接受异形件的吸嘴定制)
技术参数
| 型号 | T2S |
| 最大电路板面积 | 350×210mm |
| 最大移动范围 | 410×320mm |
| Z轴最大移动范围 | 10mm |
| 典型贴片速度 | 1500cph左右 |
| 重复贴片精度 | ±0.06mm |
| 对位方式 | 视觉对位 |
| 可以贴装元器件 | 0402以上阻容件和20mm以下IC |
| 编程方式 | 自动数据导入/影像学习/键盘输入 |
| 传动方式 | 采用工业双同步带传动 |
| 带式喂料器 | 可选配8mm,12mm,16mm,24mm电动喂料器 |
| 喂料器数量 | 可以放置46把8MM GF 款喂料器 |
| IC盘数目 | 最多1个，此时只能放置24把8MM GF 款喂料器 |
| 散料盘数量 | 可以放置两组共60个散料机构（不放其它供料装置），选配多个散料盘可以扩展到多种料。 |
| 操作系统 | WINDOWS XP |
| 压缩空气 | 80psi（0.5Mpa） ，气源需要外接气源 |
| 电源 | 220v，50Hz，2kw |
| 重量 | 360kg |
| 外形体积 | 875*925*1165mm |
